Бетон
Бето́н (от фр. bétonium ) — искусственный каменный строительный материал, получаемый в результате формования и затвердевания рационально подобранной и уплотненной смеси состоящей из вяжущего вещества (цемент или др.), крупных и мелких заполнителей, воды. В ряде случаев может содержать специальные добавки, а также отсутствовать вода (например в асфальтобетоне).
История
Основная статья: Римский бетон
Известен более 6000 лет (Междуречье), широко использовался в Древнем Риме [1] .
После падения Римской империи рецепт изготовления бетона был забыт на тысячу лет. Современный бетон на цементном вяжущем веществе известен с 1844 года (И. Джонсон). Патент на портландцемент получил в 1824 году Джозеф Аспдин; патент на «римский цемент» получил в 1796 году Джеймс Паркер.
Мировыми лидерами в производстве бетона являются Китай (430 млн м³ в 2006 г.) [2] и США (345 млн м³ в 2005 г. [3] и 270 млн м³ в 2008 г.) [2] В России в 2008 г. было произведено 52 млн м³.
Изготовление
Бетон производится смешиванием цемента, песка, щебня и воды (соотношение их зависит от марки цемента, фракции и влажности песка и щебня), а также небольших количеств добавок (пластификаторы, гидрофобизаторы, и т. д.). Цемент и вода являются главными связующими компонентами при производстве бетона. Например, при применении цемента марки 400 для производства бетона марки 200 используется соотношение 1:3:5:0,5. Если же применяется цемент марки 500, то при этом условном соотношении получается бетон марки 350. Соотношение воды и цемента («водоцементное соотношение», «водоцементный модуль»; обозначается «В/Ц») — важная характеристика бетона. От этого соотношения напрямую зависит прочность бетона: чем меньше В/Ц, тем прочнее бетон. Теоретически, для гидратации цемента достаточно В/Ц = 0,2, однако у такого бетона слишком низкая пластичность, поэтому на практике используются В/Ц = 0,3—0,5.
Распространенной ошибкой при кустарном производстве бетона является чрезмерное добавление воды, которое увеличивает подвижность бетона, но в несколько раз снижает его прочность.
Виды бетона

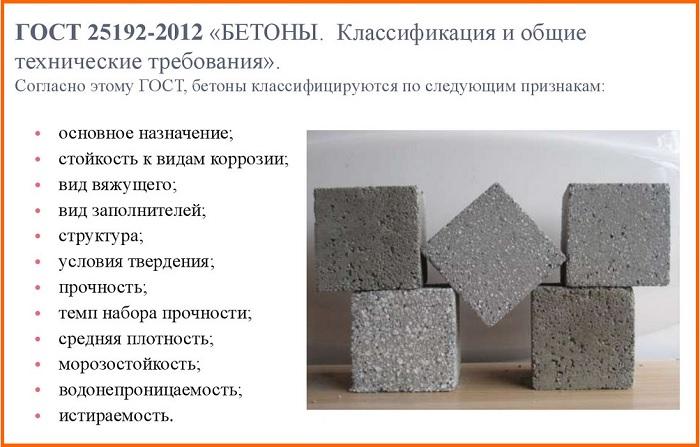

Согласно ГОСТ 25192-82, классификация бетонов производится по основному назначению, виду вяжущего, виду заполнителей, структуре и условиям твердения:
- По назначению различают бетоны обычные (для промышленных и гражданских зданий) и специальные — гидротехнические, дорожные, теплоизоляционные, декоративные, а также бетоны специального назначения (химически стойкие, жаростойкие, звукопоглощающие, для защиты от ядерных излучений и др.).
- По виду вяжущего вещества различают цементные, силикатные, гипсовые, шлакощелочные, асфальтобетон, пластобетон (полимербетон) и др.
- По виду заполнителей различают бетоны на плотных, пористых или специальных заполнителях.
- По структуре различают бетоны плотной, поризованной, ячеистой или крупнопористой структуры.
- По условиям твердения бетоны подразделяют на твердевшие в естественных условиях; в условиях тепловлажностной обработки при атмосферном давлении; в условиях тепловлажностной обработки при давлении выше атмосферного (автоклавного твердения).
Дополнительно к классификации ГОСТ 25192-82 используется следующая классификация.
- По объёмной массе бетоны подразделяют на:
- особо тяжёлый (плотность свыше 2500 кг/м³) — баритовый, магнетитовый, лимонитовый;
- тяжёлый (плотность 2200—2500 кг/м³);
- облегченные (плотность 1800—2200 кг/м³);
- легкий (плотность 500—1800 кг/м³) — керамзитобетон, пенобетон, газобетон, арболит, вермикулитовый, перлитовый;
- особо лёгкий (плотность менее 500 кг/м³).
- По содержанию вяжущего вещества и заполнителей бетоны подразделяют на:
- тощие (с пониженным содержанием вяжущего вещества и повышенным содержанием крупного заполнителя);
- жирные (с повышенным содержанием вяжущего вещества и пониженным содержанием крупного заполнителя);
- товарные (c соотношением заполнителей и вяжущего вещества по стандартной рецептуре).
Эксплуатационные свойства
Прочность на сжатие
Основной показатель, которым характеризуется бетон — прочность на сжатие. По ней устанавливается класс бетона. Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», класс обозначается латинской буквой «B» и цифрами, показывающими выдерживаемое давление в мегапаскалях (МПа). Например, обозначение В25 означает, что бетон данного класса в 95 % случаев выдерживает давление 25 МПа. Для расчёта показателя прочности необходимо учитывать и коэффициенты, например, для класса В25 нормативная прочность на сжатие, применяемая в расчетах — 18,5 МПа. Возраст бетона, отвечающий его классу по прочности на сжатие и осевое растяжение, назначается при проектировании исходя из возможных реальных сроков загрузки конструкции проектными нагрузками, способа возведения, условий твердения бетона. При отсутствии этих данных класс бетона устанавливается в возрасте 28 суток.
Наряду с классами, прочность бетона также задается марками, обозначаемыми латинской буквой «М» и цифрами от 50 до 1000, означающими предел прочности на сжатие в кгс/см². ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия» устанавливает следующее соответствие между марками и классами при коэффициенте вариации прочности бетона 13,5 %:
Класс бетона по прочности | Ближайшая марка бетона по прочности |
---|---|
B3,5 | М50 |
B5 | М75 |
B7,5 | М100 |
B10 | М150 |
B12,5 | М150 |
B15 | М200 |
B20 | М250 |
B22,5 | М300 |
B25 | М350 |
B27,5 | М350 |
B30 | М400 |
B35 | М450 |
B40 | М550 |
B45 | М600 |
B50 | М700 |
B55 | М750 |
B60 | М800 |
B65 | М900 |
B70 | М900 |
B75 | М1000 |
B80 | М1000 |
Для проверки прочности незатвердевшей смеси используются камеры нормального твердения, проверка прочности готовой конструкции осуществляется с помощью молотков Кашкарова, Физделя или Шмидта.
Удобоукладываемость
Согласно ГОСТ 7473-94 «Смеси бетонные. Технические условия», по удобоукладываемости (обозначается буквой «П») различают бетоны:
- сверхжесткие (жесткость более 50 секунд);
- жесткие (жесткость от 5 до 50 секунд);
- подвижные (жесткость менее 4 секунд, подразделяются по осадке конуса).
ГОСТ устанавливает следующие обозначения бетонных смесей по удобоукладываемости:
Марка по удобоукладываемости | Норма по жесткости, с | Осадка конуса, см |
---|---|---|
Сверхжесткие смеси | ||
СЖ3 | Более 100 | — |
СЖ2 | 51—100 | — |
СЖ1 | менее 50 | — |
Жесткие смеси | ||
Ж4 | 31—60 | — |
Ж3 | 21—30 | — |
Ж2 | 11—20 | — |
Ж1 | 5—10 | — |
Подвижные смеси | ||
П1 | 4 и менее | 1—4 |
П2 | — | 5—9 |
П3 | — | 10—15 |
П4 | — | 16—20 |
П5 | — | 21 и более |
Показатель удобоукладываемости имеет решающее значение при бетонировании с помощью бетононасоса. Для прокачки насосом используют смеси с показателем не ниже П4.
Другие важные показатели
- Прочность на изгиб.
- Морозостойкость — обозначается латинской букой «F» и цифрами 50-1000, означающими количество циклов замерзания-оттаивания, которые способен выдержать бетон.
- Водонепроницаемость — обозначается латинской буквой «W» и цифрами от 2 до 20, обозначающими давление воды, которое должен выдержать образец-цилиндр данной марки.
Для испытаний бетона на морозостойкость и водонепроницаемость используются испытательные климатические камеры.
Обозначение бетонной смеси
Согласно ГОСТ 7473-2010 «Смеси бетонные. Технические условия», обозначение бетонной смеси должно содержать:
- степень готовности;
- класс по прочности;
- марки по удобоукладываемости, морозостойкости, водонепроницаемости, средней плотности (для легкого бетона);
- обозначение стандарта.
Например, готовая к употреблению бетонная смесь тяжелого бетона класса по прочности на сжатие В25, марки по удобоукладываемости П3, морозостойкости F200 и водонепроницаемости W6 должна обозначаться как БСТ В25 П3 F200 W6 ГОСТ 7473-2010.
Защита бетона
Гидроизоляционную защиту бетона подразделяют на первичную и вторичную. К первичной относят мероприятия, обеспечивающие непроницаемость конструкционного материала сооружения. Ко вторичной — дополнительное покрытие поверхностей конструкций гидроизоляционными материалами (мембранами) со стороны непосредственного воздействия агрессивной среды [4] .
Меры первичной защиты предполагают использование материалов, имеющих повышенную коррозионную стойкость в агрессивной среде, а также обеспечивающих низкую проницаемость бетона. К мерам первичной защиты относятся также вопросы выбора рациональных геометрических очертаний и форм конструкций, назначение категорий трещиностойкости и предельно допустимой ширине раскрытия трещин, рассмотрение сочетания нагрузок и определение непродолжительного раскрытия трещин, назначение толщины защитного слоя бетона с учетом его непроницаемости. Также к первичной защите можно отнести применение интегральных капиллярных материалов — гидроизоляция строительными смесями проникающего действия. При этом уплотняется структура бетона и происходит увеличение водонепроницаемости, морозостойкости, прочности на сжатие и коррозионной стойкости на весь срок службы.
Задача вторичной защиты — не допустить или ограничить возможность контакта агрессивной среды и железобетона. В качестве вторичной защиты используют обеспыливающие пропитки, тонкослойные покрытия, наливные полы и высоконаполненные покрытия. Чаще всего в качестве связующего материала при производстве полимерных составов, применяются эпоксидные, полиуретановые и полиэфирные компоненты. Механизм защиты бетонного основания заключается в уплотнении поверхностного слоя и изоляции поверхности.
См. также
Бетон в Викисловаре ? | |
Concrete на Викискладе ? |
- Бетон ячеистый
- Лёгкие бетоны
- Железобетон
- Фибробетон
- Микрокремнезём
- Стойкость бетона
- Климатическая камера
- Бетононасос
- Автобетоносмеситель
- Композитная арматура
Примечания
- ↑ Кочетов В. А. Римский бетон. — М.: Стройиздат, 1991.
- ↑ 12Бетонная статистика: сравнение стран Европы, России и США
- ↑European Ready Mixed Concrete Industry Statistics based on the Y2007 production data
- ↑А. Н. Клюев, В. Б. Семенов. Бесцементный бетон на основе щёлочесодержащих отходов нефтехимической промышленности
Литература
- Пирожников Л. Б. Занимательно о бетоне / Под. ред. А. Н. Попова. — 2-е изд., доп. — М .: Стройиздат, 1986. — 104 с.
- Дворкин Л. И., Дворкин О. Л. Специальные бетоны. — М .: Инфра-Инженерия, 2012. — ISBN 978-5-9729-0046-6
Источник https://dic.academic.ru/dic.nsf/ruwiki/6691
