Водопровод в квартире: особенности монтажа
Знаете, что мешает большинству людей монтировать водопровод в квартире самостоятельно? Не отсутствие знаний процесса сборки тех или иных трубопроводных систем, а непонимание принципа монтажа и устройства этих коммуникаций. Если научиться собирать трубы не составляет особого труда, то освоить тонкости создания водопроводных систем под силу не каждому. Для того чтобы трубопроводы правильно функционировали долгое время, необходимо учитывать массу мелочей. Изучению именно этих нюансов и посвящается данная публикация, в которой мы вместе с сайтом stroisovety.org рассмотрим все принципы создания водопроводных систем.
Водопроводные схемы и их устройство
Первое, что необходимо изучить для создания качественного квартирного водопровода – это возможные способы прокладки труб. Схема водопровода в квартире может быть выполнена одним из способов: последовательным и параллельным. В первом случае для подключения потребителей воды применяются тройники, а во втором – распределительная гребенка, именуемая не иначе как коллектор.

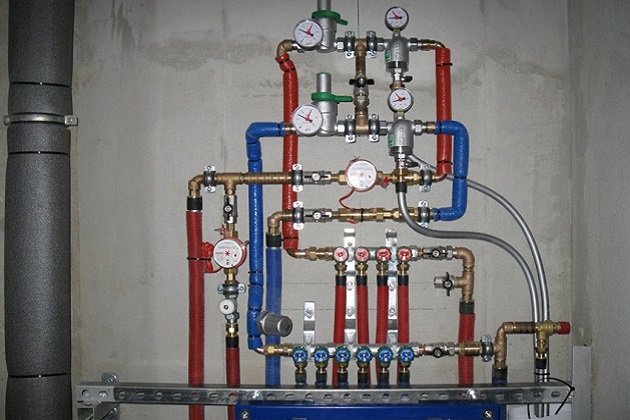

Как делается водопровод в квартире
Последовательная водопроводная схема
Разводка водопровода в квартире по этой схеме является наиболее распространенной – при ее монтаже от точки ввода (стояка) прокладывается магистральный трубопровод, к которому посредством тройников выполняется подсоединение сантехнических приборов. Эта схема трубопроводов характеризуется неустойчивым давлением воды на разных ее участках – при работе сразу нескольких потребителей наблюдается недостаточность давления на дальних приборах. Так, к примеру, в квартирах, имеющих газовую колонку, при одновременном использовании холодной и горячей воды разными потребителями напор последней обычно ослабевает.
Еще один недостаток последовательной схемы водопровода – это невозможность использовать металлопластиковую трубу для скрытого монтажа. Как правило, фитинги такой системы являются довольно серьезным элементом ненадежности – если тройники прятать в стену, то в случае протечек, которые, кстати, случаются частенько, выполнить ремонт, не нарушая целостности облицовки стен, не получится. В этом отношении для последовательной схемы монтажа лучше использовать медную или, по крайней мере, полипропиленовую трубу.
Последовательная схема водопровода в квартире фото
Последовательная схема водопровода в квартирах с централизованным горячим водоснабжением и местными водонагревателями немного отличается. Если в первом случае обе магистрали берут свое начало от стояков, а заканчиваются на последнем сантехническом приборе, то во втором варианте от стояка начинается только холодный водопровод. Начало горячего находится непосредственно возле нагревательного прибора. Таким образом получается, что водонагреватель, каким бы он ни был, является одновременно концом холодного трубопровода и началом горячего. Именно с учетом встречного движения жидкости в двух различных трубопроводах и выполняется монтаж водопровода в квартирах с индивидуальным нагревателем.
Если вести речь об универсальных системах, в которых горячая вода может поступать как с центрального водопровода, так и с местного нагревателя, то такая схема монтируется по принципу централизованной запитки, а водонагреватель врезается в водопровод параллельно и отсекается запорной арматурой.
Как сделать водопровод в квартире
Параллельная водопроводная схема
Этот принцип устройства водопровода лишен практически всех недостатков – для его монтажа можно использовать все виды трубопроводных систем, при этом давление на всех участках при любых условиях остается стабильным.
Как и говорилось выше, в основу такой схемы разводки положена распределительная гребенка – никакие тройники здесь не используются. Сразу же после счетчиков на стояки холодной и горячей воды устанавливают распределительные гребенки, представляющие собой толстый участок трубы с множеством выходов, оснащенных отсекающими кранами. Именно от этих кранов и берут начало трубопроводы, питающие сантехнические приборы. К каждому из них прокладывается отдельная пара труб.
Как и в случае с последовательной схемой разводки, в зависимости от источника горячей воды, коллекторный водопровод может монтироваться в разных вариациях. При использовании местного водонагревателя трубопровод от холодной воды тянется к нему большим диаметром, а гребенка устанавливается на его выходе. В смешанном водопроводе, предусматривающем запитку горячей воды как от центральной системы, так и от местного водонагревателя, последний подключается между распределительной гребенкой и счетчиком воды.
Параллельная схема разводки водопровода в квартире фото
Как правильно выбрать диаметр труб для водопровода
Задаваясь вопросом, как сделать водопровод в квартире, следует понимать значение диаметров используемых труб. Если вы думаете, что его монтаж можно выполнить исключительно трубой одного диаметра, то вы глубоко ошибаетесь – это устаревший и показавший себя с отрицательной стороны подход к делу.
Для начала рассмотрим последовательную водопроводную схему. Трубы одного диаметра в этой схеме можно использовать только в том случае, когда водопровод берет свое начало от стояков, и то, если расстояние между сантехническими приборами небольшое. И в этом случае лучшим вариантом будет прокладка магистрали большим диаметром (3/4″), а подводки к потребителю, включая последнего, меньшим диаметром (1/2″). Если имеется водонагреватель, то холодный трубопровод прокладывается к нему трубами, диаметр которых такой же, как и у магистралей.
Это же можно сказать и про коллекторную схему монтажа водопровода – любые водонагреватели должны подключаться трубами большого диаметра. Только так можно избавиться от недостатка давления в трубах при использовании нескольких потребителей одновременно.
Монтаж водопровода – как выбрать диаметр труб
Для чего нужна запорная арматура водопровода
Немаловажной составляющей любого водопровода является запорная арматура – всевозможные краны отвечают за подачу воды, а также удобную и безопасную эксплуатацию системы в целом.
Как правило, прокладка водопровода в квартире предусматривает установку двух типов кранов – с одинаковым успехом устанавливаются как шаровые, так и приборные краны. Первые монтируют на входе водопровода, а последние используют для управления каждым из потребителей в отдельности. Кстати, к запорной арматуре также относят и смесители. Устанавливаются краны с помощью пакли или ленты ФУМ, которые служат для герметизации резьбовых соединений.
Роль запорной арматуры в прокладке водопровода
Освоить принципы, по которым монтируется водопровод в квартире, недостаточно для того, чтобы приступать к работе – нужно еще определиться с материалом (выбрать оптимальный вариант трубопроводной системы) и научиться работать с ним. Но об этом уже читайте в других статьях «Стройсоветов».
Автор статьи Дмитрий Ворохов
