Зачем нужно заземление для дома
Согласно нормам техники безопасности (ТБ) любое работающее электрооборудование должно быть надёжно защищено от возможности попадания опасного потенциала на его корпус. Для выполнения этого требования все металлические и электропроводящие части оборудования должны быть электрически связаны с землёй (заземлены). Так происходит защита человека, животных и электрических приборов от случайных утечек тока.
Назначение и контролируемые параметры
Основное назначение заземления – обеспечение надёжного соединения электропроводящих частей устройств и приборов с металлической конструкцией особой формы, имеющей надёжный контакт с грунтом.

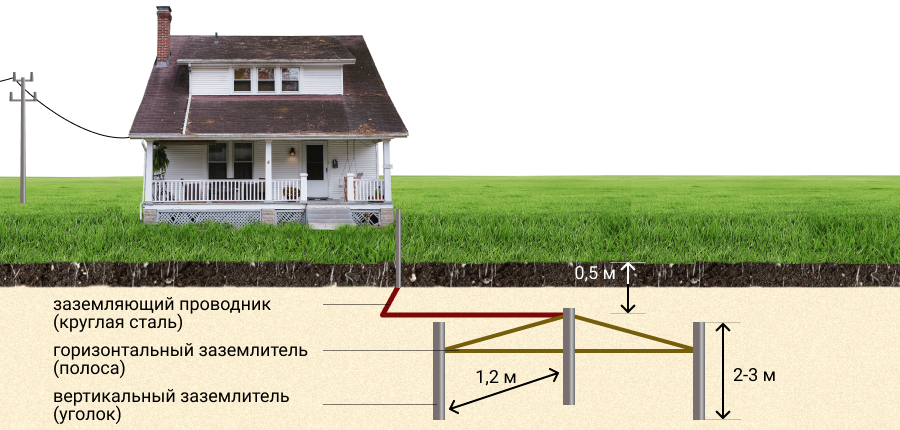

Профессионалы называют это сооружение заземлителем. Он представляет собой набор металлических заготовок (труб, отрезков арматуры или профилей), соединённых между собой методом сварки.
Надёжность функционирования такой системы зависит от общего сопротивления цепочки заземления, образуемой соединительными шинами и самой конструкцией заземлителя. Чем меньше значение этой величины – тем более безопасной будет эксплуатация оборудования или приборов, для которых предусматривается защита.
В процессе обустройства заземляющего контура подбором соответствующей формы конструкции стараются искусственно увеличить площадь контакта её элементов с землёй.
Того же эффекта удаётся достичь, если умышленно повысить процентное содержание солей в почвах, имеющих непосредственный контакт с металлическими частями заземлителя. Указанные меры способствуют снижению сопротивления стеканию тока в землю, что гарантирует надёжность работы всего контура заземления в целом.
С целью контроля значения этого показателя организуется техническое обслуживание заземляющих систем, предполагающее обязательный замер указанного параметра.
При обнаружении значительных отклонений от требований ПУЭ производится изъятие и ремонт заземляющих устройств, по окончании которого сопротивление растеканию проверяется повторно.
Подобные же действия предпринимаются и в тех случаях, когда необходимо повысить эффективность защиты особо опасных участков электрооборудования.
Принцип работы
Принцип действия заземления заключается в снижении потенциала оказавшейся под напряжением точки соприкосновения с токопроводящей частью до уровня, безопасного для человека.
Фактически, в момент попадания опасного напряжения на корпус оборудования, близкий к нулю потенциал заземлителя переносится в эту точку и на какое-то время создаёт безопасные для работы условия.
За это время должно сработать автоматическое устройство защиты от утечек (УЗО) и окончательно отключить линию питающего напряжения, на которой возникла аварийная ситуация.
В процессе изготовления заземляющего устройства должны выполняться особые требования, обеспечивающие надёжный контакт металлических поверхностей с частицами почвы.
Для повышения электропроводности вокруг погружаемой в землю металлической конструкции заземления создаётся зона с высокой удельной проводимостью. Проводимость повышается за счёт непосредственного химического воздействия на почву. Одним из вариантов такого воздействия является применение упоминавшейся ранее соли.
Все рассмотренные меры способствуют тому, что заземлённое основание защитной конструкции обеспечивает надёжное стекание тока в почву.
Помимо преднамеренного соединения корпусов электрооборудования с заземлённой конструкцией, рассмотренный выше принцип реализуется и в ряде аварийных ситуаций, связанных с непосредственным замыканием фазы на землю.
Обустройство в частном доме
Отдельные владельцы загородного жилья нередко задаются вопросом о том, а нужно ли заземление в деревянном доме? Ответ на него можно найти в основных положениях действующих нормативов (в ПУЭ, например), где указанная защитная мера оговаривается как обязательная.
Более того, оказывается, что изготовить надёжную заземляющую конструкцию в частном доме намного проще, чем в городском многоквартирном строении.
И действительно, для обустройства заземления в загородной местности достаточно выбрать неподалёку от дома удобное для размещения заземлителя место и подвести к нему медную шину.
Сделать это в городских условиях не представляется возможным, поскольку наличие надёжного заземлителя в границах дома не предусматривается строительными нормативами (СНиП).
В указанной ситуации остаётся довольствоваться заземлением на стороне питающей подстанции, удалённой на значительные расстояния и не обеспечивающей по этой причине требуемой эффективности защиты.
Длительная эксплуатация электрооборудования в границах загородного дома без заземления чревата большими неприятностями для его хозяина. Опасность ситуации объясняется тем, что в любой момент возможно попадание высокого потенциала на металлические части бытовой техники (как правило, вследствие пробоя изоляции проводки).
Довольно часто в загородных хозяйствах используется силовое оборудование, работающее от трёхфазного источника питания, эффективное заземление питающих цепей которого считается обязательным.
Ремонт заземляющих устройств (ЗУ)
В процессе длительной эксплуатации заземления наблюдается коррозия отдельных узлов металлической конструкции и частичное отклонение электрических параметров от номинала.
Чаще всего это случается по причине разрушения защитного покрытия заземления под воздействием грунтовых солей с последующим коррозийным разрушением самого металла.
Устройство заземления в таком состоянии уже непригодно к длительной эксплуатации в качестве снижающей опасный потенциал конструкции, поскольку сопротивление поражённых ржавчиной мест существенно возрастает. Одновременно с этим снижаются токи утечки на землю, вследствие чего заземляющий контур теряет часть своих защитных свойств.
Любой специалист в подобной ситуации вправе заявить, что такое устройство нуждается в капитальном ремонте, предполагающем замену его поражённых частей на новые детали.
При этом возможен вариант, согласно которому часть разрушенных элементов заземления и мест сварки может быть восстановлена без их замены. Для этого необходимо проделать следующие операции:
При использовании химических методов очистки на поражённые места накладывается кусочек мягкой ткани, смоченный в специальном растворе, предназначенном для удаления следов коррозии.
По завершении ремонта вся конструкция заземляющего контура подвергается контрольному обследованию, в процессе которого производится измерение его электрического сопротивления.
Для этих целей используются специальные контрольные устройства, называемые измерителями заземления (тип М416).
Область применения таких приборов распространяется не только на устройства заземления. С их помощью можно контролировать любые низкоомные цепи, а также с высокой точностью определять коэффициент удельного сопротивления грунта в точке заземления (ρ).
Техническое освидетельствование систем заземления
В целях контроля текущего состояния УЗ его конструкция периодически проверяется на предмет соответствия характеристик нормативным требованиям.
Указанная проверка предполагает проведение следующих операций:
В случае необходимости при испытаниях УЗ специалистами измеряется напряжение прикосновения и другие параметры распределительных заземляющих цепей.
Помимо этого, в комплект эксплуатируемого УЗ должен входить паспорт, в котором обязательно указывается дата ввода изделия в эксплуатацию, его рабочая схема, а также информация о текущем техническом состоянии системы.
Визуальное обследование открытых частей УЗ, как правило, проводится в соответствии с заранее утверждённым графиком ТО.
Для устройств, эксплуатируемых в условиях повышенной влажности, а также подвергающихся постоянным механическим воздействиям периодичность проведения таких проверок должна оговариваться особо.
Подводя итоги всему сказанному, можно отметить следующую особенность работы конструкции заземления. С целью повышения эффективности защиты от поражения электричеством в питающих цепях обязательно наличие заземляющего устройства. Оно реагирует на малейшие утечки тока на землю через тело человека.
При этом связка «заземление плюс зануление» металлических корпусов приборов и оборудования позволяет достичь высокой эффективности защиты. Устройство заземления обеспечивает мгновенность отключения питания при случайном повреждении или пробое изоляции.
