Каждый профессиональный электрик прекрасно знает, как подключить розетку любого типа. Ведь она нужна для электропитания разных приборов и оборудования в частном доме. Читайте и узнайте основные виды розеток. Познакомитесь также с тем, как выполняется подсоединение к электрической сети обычного устройства, изделия с заземлением, двойного приспособления и даже розеточного блока.

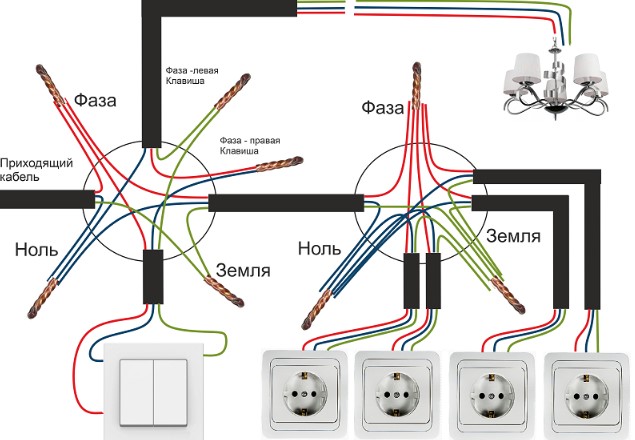

Розетка подсоединяется к электросети

Распространенные виды розеток

Перед тем как правильно подсоединить розетку к проводам, специалист определяет ее вид с учетом требований проекта или домовладельца. Электрикам приходится подключать накладные и встраиваемые варианты к домашней электрической сети.

Первая разновидность устройств применяется, если в доме проложена наружная электропроводка. Накладные розетки монтируются непосредственно на стену. Такие устройства просто устанавливаются, потому что не требуется для них предварительно делать углубления. Из-за их наружного монтажа они не всегда подходят к интерьеру. Ими даже иногда неудобно пользоваться.

Встраиваемые варианты подразумевают скрытый монтаж в стене. Для этого необходимо заранее подготавливать углубления. Они позволяют выполнить скрытое подсоединение розетки к электропроводке, которая прокладывается заранее в строительных конструкциях дома.

Встраиваемый вариант розеток

Розетки также различаются типом:

Этот вариант отличается простой конструкцией и удобством подключения. Устройство комплектуются только двумя контактами для подсоединения фазы и нуля. Данный тип приспособлений используется уже большое количество десятилетий. Только они устанавливались в старых домах. В них не всегда возможно включить современные приборы.

Этот вариант дополнительно имеет контакт для подключения заземляющего провода. Приспособления подходят для большого количества электроприборов. Исключением являются устройства с круглыми вилками, или у которых отсутствуют вырезы по бокам.

Этот вариант с таким же фазовым и нулевым гнездом, как и у розеток типа F. Данные приспособления отличаются исключительно заземлением. Оно в них выполнено в виде выступающего штыря небольшого размера. Такие устройства редко устанавливаются в российских домах, несмотря на то, что к ним можно подключить большинство приборов.

Читать статью  Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео 155 фото)

Вилка к розетке типа E

Варианты подсоединения розеток к электросети

Все профессиональные электрики ответственно выполняют работу и хорошо знают, как правильно подключить и присоединить провода к розетке. Поэтому приспособление для питания электроприборов бесперебойно работает в течение всего срока эксплуатации.

Важно! На первом этапе мастер отключает подсоединяемый кабель от внутридомовой электрической сети. Для этого обычно использует определенный автомат в электрощитке.

Смотрите также:
Каталог компаний, что специализируются на электротехнических работах любой сложности

Подсоединение обычной розетки

Перед тем как соединить провода в розетке, специалист подготавливает необходимый профессиональный инструмент. Потом мастер выполняет следующие действия:

Соединенные розетки с жилами электропровода

  • Проверяет отсутствие электротока в кабеле, который проложен до места, где запланировано соединение проводов в розетке.
  • Удаляет двойную изоляцию от 150 до 200 мм с конца электрокабеля. Если она одинарная, тогда зачистку провода выполняет на длину от 50 до 100 мм.
  • Соединяет оголенные концы электропровода с контактами подключаемого устройства. Сначала заводит жилы кабеля в клеммы розетки, а потом затягивает винты. При этом следит, чтобы провода не были передавлены.

На заметку! Часто мастера сгибают небольшими кольцами концы зачищенных жил.

  • Монтирует устройство в коробке путем закручивания винтов, которые затягивают прижимные лапки. Во время установки прячет электропровода в подрозетнике и следит, чтобы у приспособления не перекосилась рабочая часть.

На последнем этапе мастер устанавливает декоративную рамку вместе с накладкой. Детали закрепляются путем затягивания шурупа.

Подсоединение розетки с заземлением

Отсутствие электротока в подведенном электрическом кабеле мастер тоже проверяет, перед тем как подключить 3 провода в розетке. Потом специалист выполняет практически такие же этапы, как во время установки аналогичного изделия, но в обычном исполнении.

Важно! Монтаж устройства упрощается, так как каждый отдельный провод современных электрокабелей покрыт диэлектрическим материалом разного цвета, который снижает проток электрической энергии. Заземляющая жила всегда имеет желто-зеленую изоляцию, а другие – покрыты одноцветным специальным материалом.

Подключаемый провод с жилами разного цвета

Читайте также:
Что будет, если соединить две фазы между собой: главные понятия

По завершению зачистки каждого отдельного провода электрокабеля электрик их соединяет с контактами устанавливаемой розетки. При этом часто фазовая жила подключается к правой клемме, а нейтраль – к левой. Заземляющая же жила соединяется с верхним контактом.

Читать статью  Как обозначаются розетки и выключатели на электрических схемах

Три провода в розетке могут стать причиной ошибки во время подключения изделия с заземлением, если работу выполняет не профессионал. Поэтому подсоединение устройства к подведенному электрическому кабелю должен осуществлять исключительно опытный электрик. Иначе возникнет вероятность риска для бытовой техники, которая будет запитываться от такой розетки. Ведь при повреждении нейтральной жилы может произойти замыкание фазового провода на корпус подключенного электрического прибора, даже если он не используется в данный момент по своему прямому назначению.

По завершению монтажной операции специалист обязательно проверит эффективность заземления при помощи мультиметра и тестера в виде специальной отвертки. Когда происходит загорание индикатора инструмента во время его контакта с заземлением, то это свидетельствует о том, что подсоединение было осуществлено неправильно.

Тестер в виде специальной отвертки

Подсоединение двойной розетки

Этот вид устройств представляет собой приспособления, позволяющие одновременно подключить к электрической внутридомовой сети в одном месте помещения сразу два электроприбора. Их часто монтируют на кухне и в спальне.

Перед тем как подключить розетку с 4 гнездами, мастер выбирает способ подсоединения изделия. Он зависит от конструкции устанавливаемого приспособления. Так, если монтируется стационарное устройство, тогда в конструкции изделия имеются специальные контакты-зажимы. В этом случае электрик осуществляет только лишь соединение электропроводов с соответствующими пластинами, которые проводят ток.

Если выполнить присоединение двух жил электрического кабеля к одной токопроводящей пластине, тогда, всего скорее, случится короткое замыкание. В результате электрическая точка полностью выйдет из строя или только повредиться. В обоих случаях ею будет невозможно в дальнейшем пользоваться. Еще может сломаться или даже перегореть подключенный электроприбор.

В двойной розетке нельзя к одной токопроводящей пластине подключать фазу и нейтраль электрокабеля

На заметку! Подсоединение к подведенному кабелю двойного изделия с четырьмя гнездами выполняется так же, как подключение электрической четверной розетки или другого варианта, предназначенного, например, для питания 3 или 5 приборов.

Читайте также:
Несколько секретов установки подрозетников в бетонную стену

Подсоединение розеточного блока

Блок из розеток представляет собой систему одногнездовых изделий, которые объединены в единую систему – одну электроточку. Во время установки устройств используется декоративная рамка с необходимым количеством секций. Такой вариант позволяет сделать в одном месте несколько точек для подключения электрических приборов. Часто его реализуют в гостиной или возле рабочего места.

Читать статью  Монтаж 3-х или 2-х полюсной штепсельной розетки с заземляющим контактом утопленного типа: руководство, техника, советы

Если электрик устанавливает тройную, четвертную или даже пятерную розетку, тогда он присоединяет питающий электрический кабель шлейфовым способом. Другими словами, во время монтажа применяются перемычки из электрического кабеля.

Видео описание

Как правильно выполняется подключение двойной розетки с заземлением можно узнать из данного видеоролика:

Кроме того, перед тем как подключить четвертную розетку или блок из другого количества одногнездовых изделий, мастер подготавливает соответствующее количество подрозетников. Потом он осуществляет следующие действия:

  • заводится электрический кабель в первый подрозетник и присоединяет его стандартным способом;
  • подготавливает из обрезков электрокабеля необходимое количество перемычек, которые имеют такое же сечение, как и основной питающий провод;
  • проводит соединение контактов монтируемого розеточного блока, следя, чтобы перемычки не были перепутаны;
  • собирает рамку для декорирования всего блока;
  • прикручивает декоративные накладки в рамке к каждому одногнездовому изделию.

С помощью данного способа подключения удается правильно соединить необходимое количество розеток. При этом используется только один подведенный питающий электрический кабель.

Важно! У этого способа также имеется серьезный минус. Если будет поврежден основной питающий кабель, тогда перестанут работать все розетки в блоке.

Видео описание

Особенности подключения накладной розетки к питающему кабелю с заземлением показаны в этом видеоматериале:

Читайте также:
Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Коротко о главном

Производители выпускают накладные и встраиваемые розетки. Изделия также различаются типом. В домах устанавливают простые устройства при подсоединении только фазы и нуля. Монтируют еще приспособления с заземлением в разном исполнении.

При подключении обычной, с заземлением, двойной или розетки в виде блока всегда сначала проверяется отсутствие тока в питающем электрическом кабеле. Потом процесс выполняется в зависимости от конструкции изделия. Так, устройство с заземлением подключается при строгом соблюдении места присоединения земли. Если же устанавливается двойное приспособление, тогда жилы питающего кабеля соединяются с разными токопроводящими пластинами. В случае монтажа розеточного блока используется требуемое количество перемычек из электрокабеля и отдельных подрозетников.
